技术参数：

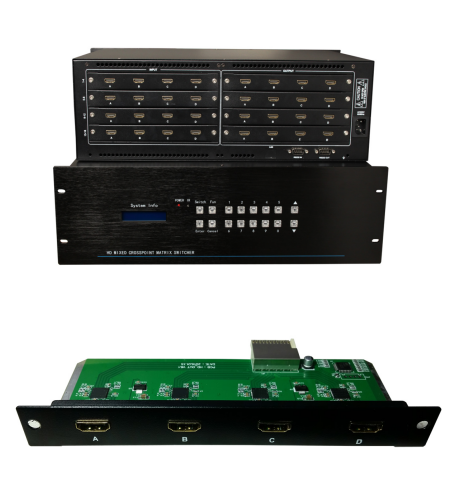

1. 插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号通道数，支持现场更换板卡，扩展方便，维护便捷，非低端的一体机；
2. 支持HDCP，支持蓝光DVD等，不需另配解码器。真正的HDMI矩阵；
3. 可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；
4. 支持EDID管理，现场可通过串口软件更改板卡EDID数据；
5. HDMI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；
6. 所有板卡和主板，采用专业高速连接器，非普通金手指连接；
7. 支持RS-232、红外（选配）、网口（选配）控制信号切换功能；
8. 一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；
9. 采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；
10. 支持一键快速查询功能，方便察看矩阵的切换状态；
11. 具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
12. 标准机架安装的金属机箱。
13. 电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W。
14. 全贴片SMT工艺，特有ESD静电保护功能；
15. 数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
16. 电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
17. 机架安装：    标准3-12U ；
18. 带宽：5.25Gbps       增益：0dB
19. 位时钟抖动：<0.15Tbit
20. 位上升时间：<0.3Tbit（20%--80%）
21. 位下降时间：<0.3Tbit（20%--80%）
22. 最大传输延时：5nS
23. 切换速度：200ns（最长时间）
24. 串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
25. 以太网控制接口（选配）:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
26. 平均故障间隔时间：（MTBF）30000小时

参数：

增益:0 dB；

像素带宽:165MHz, 全数字；

接口带宽:3.2Gbps；

支持分辨率:高清1080P；

位时钟抖动(Clock Jitter)<0.15 Tbit；

位上升时间(Risetime )<0.3Tbit (20%--80%)；

位下降时间(Falltime)<0.3Tbit (20%--80%)；

最大传输延时5nS(±1nS)；

切换速度：210 ns(最长时间)

信号类型：全数字 T.M.D.S. 信号

接口：DVI-D母接口

信号强度：T.M.D.S +/- 0.4Vpp

最小/最大电平：T.M.D.S 2.9V/3.3V

EDID：EDID现场可擦写

阻抗：50 Ω

最大直流偏置误差：15mV

最大传输距离：输入加输出大于40米；

控制接口：RS-232；

串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构：2 = TX, 3 = RX, 5 = GND

电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

最大功耗：28w

温度储存、使用温度: -20℃ ~ +70°C

湿度储存、使用湿度:10% ~ 90%
